Thang máng cáp (cable tray systems) là hệ thống đỡ, lắp đặt và quản lý hệ thống dây điện, dây cáp mạng trong các công trình xây dựng, tòa nhà văn phòng, nhà xưởng và trung tâm dữ liệu. Đây là giải pháp thay thế tối ưu cho hệ thống ống luồn dây truyền thống nhờ tính thẩm mỹ, khả năng quản lý khoa học và độ an toàn cao.
.png)
Thang máng cáp là gì?

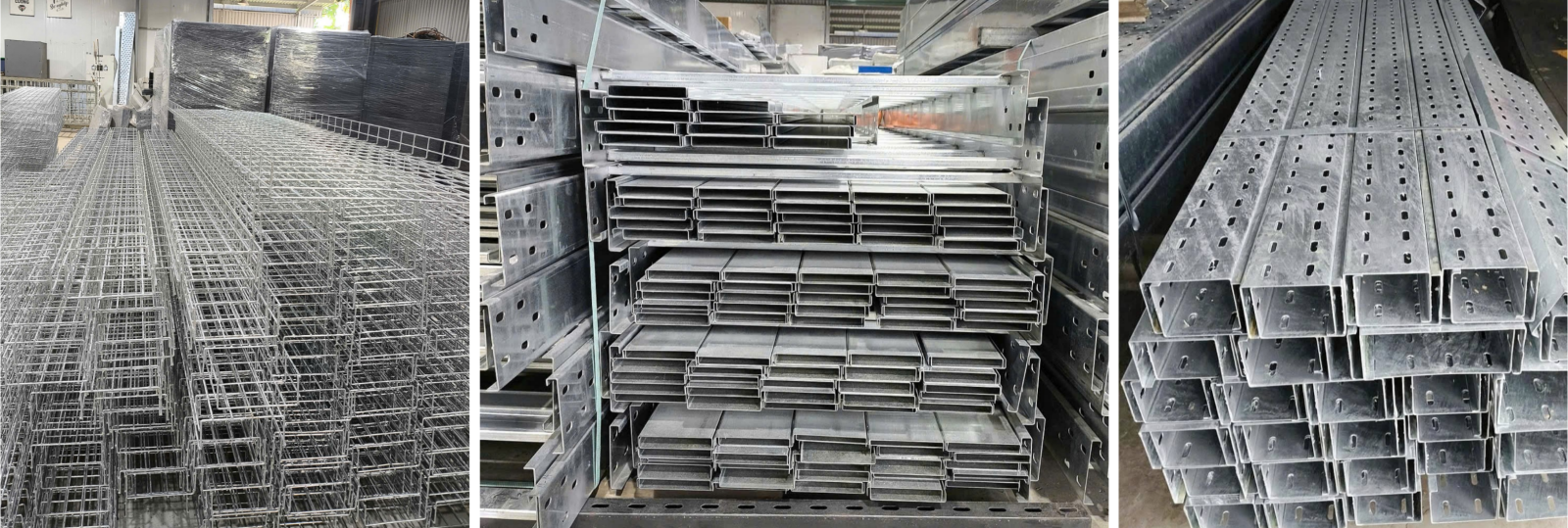

Thang máng cáp là tên gọi chung của hệ thống đỡ cáp điện, bao gồm Thang cáp (Cable Ladder) và Máng cáp (Cable Tray / Trunking). Hệ thống này được thiết kế để gom gọn, định hình và bảo vệ toàn bộ tuyến cáp phân phối điện lực hoặc cáp tín hiệu từ nguồn chính đến các thiết bị tiêu thụ.
Ưu điểm vượt trội của hệ thống thang máng cáp:
-
Đảm bảo an toàn kỹ thuật: Giảm nguy cơ chập cháy, trầy xước vỏ cáp do ma sát hoặc tác động bên ngoài.
-
Tối ưu không gian & thẩm mỹ: Giúp không gian hệ thống cơ điện (M&E) gọn gàng, chuyên nghiệp.
-
Tiết kiệm chi phí & thời gian: Thi công nhanh chóng, dễ mở rộng hoặc sửa chữa, bảo trì đường dây khi cần thiết.
-
Tản nhiệt tốt: Giúp nâng cao tuổi thọ của hệ thống dây dẫn khi vận hành liên tục.
.png)
Phân biệt Thang cáp và Máng cáp
Mặc dù có chung mục đích là nâng đỡ đường dây, thang cáp và máng cáp có thiết kế, đặc tính kỹ thuật và phạm vi ứng dụng hoàn toàn khác nhau.
| Tiêu chí | Thang cáp (Cable Ladder) | Máng cáp (Cable Tray / Trunking) |
| Cấu tạo | Thiết kế dạng hai thanh dọc liên kết bằng các bậc thang, kết cấu hở giúp dễ đi dây và tản nhiệt. | Thiết kế dạng máng kín hoặc đục lỗ, có thể có nắp đậy để bảo vệ cáp khỏi bụi bẩn và tác động từ môi trường. |
| Chất liệu | Thép sơn tĩnh điện, thép mạ kẽm điện phân, mạ kẽm nhúng nóng, inox hoặc nhôm. | Sử dụng các vật liệu tương tự: thép sơn tĩnh điện, mạ kẽm điện phân, mạ kẽm nhúng nóng, inox hoặc nhôm. |
| Khả năng chịu tải | Chịu tải trọng lớn, phù hợp với hệ thống cáp điện công suất lớn và số lượng nhiều. | Chịu tải vừa và nhẹ, thích hợp cho cáp điện, cáp điều khiển và cáp tín hiệu. |
| Khả năng tản nhiệt | Thiết kế hở giúp lưu thông không khí tốt, tăng khả năng tản nhiệt và kéo dài tuổi thọ cáp. | Khả năng tản nhiệt thấp hơn do kết cấu bao kín, nhưng bảo vệ cáp tốt hơn khỏi môi trường. |
| Ứng dụng | Nhà máy, khu công nghiệp, trạm biến áp, trung tâm dữ liệu và các công trình có hệ thống cáp lớn. | Tòa nhà, văn phòng, trung tâm thương mại, bệnh viện và các công trình dân dụng yêu cầu tính thẩm mỹ. |
| Tính thẩm mỹ | Thiết kế đơn giản, ưu tiên độ bền và khả năng chịu tải. | Thiết kế gọn gàng, có nắp đậy, mang lại tính thẩm mỹ cao và bảo vệ cáp hiệu quả. |
.png)
Các loại vật liệu & bề mặt hoàn thiện phổ biến
Tùy thuộc vào môi trường lắp đặt (trong nhà, ngoài trời hay môi trường hóa chất), thang máng cáp thường được gia công từ các chất liệu:
-
Sơn tĩnh điện: Phù hợp lắp đặt trong nhà, văn phòng, chung cư. Màu sắc đa dạng, thẩm mỹ cao.
-
Mạ kẽm nhúng nóng: Chống ăn mòn tuyệt vời, phù hợp cho môi trường ngoài trời, khu vực ven biển hoặc nhà xưởng công nghiệp.
-
Tấm kẽm mạ sẵn (Kẽm cuộn): Giải pháp tiết kiệm chi phí cho các công trình tiêu chuẩn trong nhà.
-
Inox: Độ bền tối đa, chống oxy hóa tuyệt đối, thường dùng cho nhà máy thực phẩm, dược phẩm hoặc môi trường khắc nghiệt.
.png)
Lưu ý quan trọng khi lựa chọn thang máng cáp cho công trình
Để đảm bảo hiệu quả kinh tế và an toàn vận hành, khi lựa chọn thang máng cáp cần lưu ý:
- Xác định tổng trọng lượng và kích thước dây cáp: Để chọn kích thước (bề rộng x chiều cao x độ dày tôn) phù hợp.
- Môi trường hoạt động: Chọn bề mặt xử lý (sơn tĩnh điện hay mạ kẽm nhúng nóng) đúng điều kiện thời tiết.
- Tính toán không gian mở rộng: Luôn dự phòng khoảng 20–30% diện tích lòng thang/máng cho việc nâng cấp đường dây trong tương lai.
